我们的池州【本地】【局部放电检测仪】 手持式光数字测试仪优质材料厂家直销视频现已上线，从细节到整体，从外观到性能，让您全面了解它的每一个方面。
以下是:池州【本地】【局部放电检测仪】 手持式光数字测试仪优质材料厂家直销的图文介绍
目标：
公司做到：诚实守信，追求卓越。
产品做到：质量保证、客户至上、做优质优价的 池州灭磁过电压测试装置、产品。
开发做到：做到诚信沟通，考虑实际需求，本着互相提高、友好协作、力求创新，力求你的满意！
市场做到：品质是 池州灭磁过电压测试装置、产品的生命，管理出效益，培育市场！
管理做到：以人为本，珍重人才，服务行业、共同发展

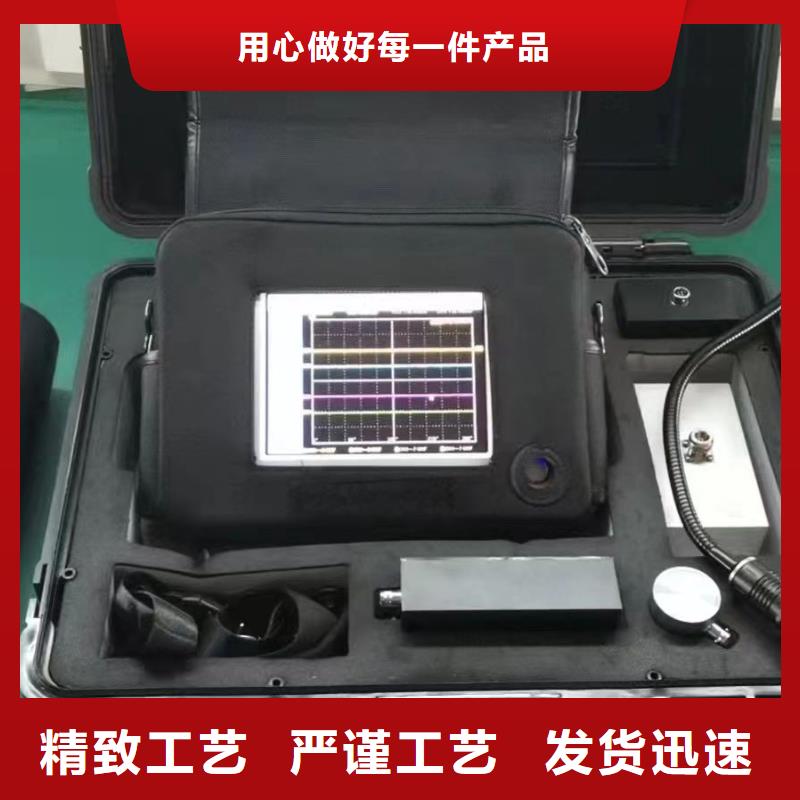

池州局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪，内置了开放式超声波传感器和TEV传感器，可进行开关柜、环网柜等电力设备的局部放电检测；并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器，也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式，内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便，能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示：图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式：内置?检测频带：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 开放式超声波传感器?安装方式：内置＋超声波延长探头?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接触式超声波传感器?频带范围：15-70kHz?中心频率：40kHz ?灵敏度峰值：＞75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT传感器?安装方式：卡钳式安装?信号接口：BNC/N头 ?检测频带：1～100MHz；?灵敏度：＞6mV/mA；?孔径：60mm；（可定制）
池州局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验安全，请阅读本说明书第九节“安全试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作, 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序, 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入系统。
池州局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC推荐的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲,其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。
池州局部放电检测仪时间设置在开机主界面下，按“菜单”键，可进入仪器设置界面，如下图所示：通过“方向”上建或下键可选择要进行设置的项目，选中后（橘色显示）按“方向”OK键可进入相应的设置页面。在时间设置页面，通过“方向”左建或右键可分别切换“年-月-日 时：分：秒”，通过“方向”上建或下键调整到相应的值，按OK保存，并退出到主菜单页。3.2.5阈值设置在主菜单页，选中Threshold Setting项,按“方向”OK键可进入阈值设置页面。在该页面，通过“方向”上建或下键切换要设置的阈值，Yellow Alarm表示一般阈值，当监测值大于该值时，实时显示界面数值以黄色显示； Red Alarm 表示严重阈值，当监测值大于该值时，实时显示界面数值以红色显示；通过“方向”左建或右键对相应值进行调整；按OK键，保存并返回到主菜单页。3.2.6同步方式在主菜单页，选中Synchronization项,按“方向”OK键可进入同步方式选择页面。在该页面，通过“方向”左建或右键切换同步方式，本机支持内同步“Internal Mode”和外同步“External Mode”两种方式；按OK键，保存并返回到主菜单页。3.2.7保存方式在主菜单页，选中Save Mode项,按“方向”OK键可进入保存方式选择页面。在该页面，通过“方向”左建或右键切换保存方式，本机支持保存到本机“Save to machine”和保存到手机“Save to Mobile phone”两种方式；按OK键，保存并返回到主菜单页。
